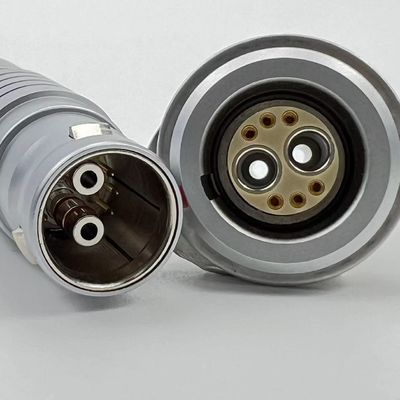

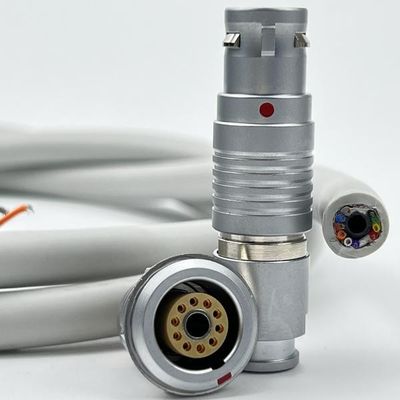

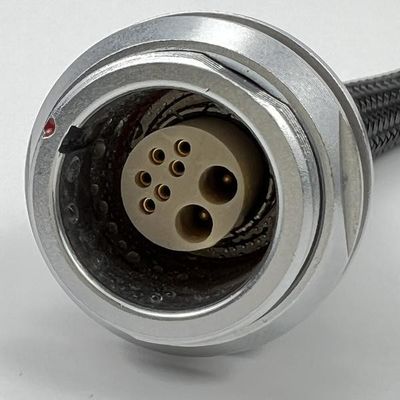

Multifunción SF6 Conector más rápido Aire y señales ESC

Conectores circulares de empuje-puja que integran la transmisión de señales de aire (fluido) y eléctricas, junto con blindaje EMC,son conectores especializados diseñados para aplicaciones que requieren multifuncionalidad en un dispositivo compactoEstos conectores se utilizan típicamente en aplicaciones industriales, médicas y militares avanzadas donde la combinación de control neumático, manipulación de fluidos,y la transmisión de señal en un conector es necesaria.

Características clave:

1. Funcionalidad múltiple:

   • Los canales de aire/fluidos:Estos conectores están diseñados con vías integradas para la transmisión de aire o fluidos, lo que les permite manejar el control neumático o la entrega de fluidos junto con la transmisión de señales eléctricas.
   • Contactos de señal:Además de los canales de aire/fluido, los conectores incluyen contactos eléctricos para transmitir datos, señales de control o energía.
   • Diseño híbrido:La combinación de transmisión de fluidos y señales en un único conector reduce el número de conexiones necesarias, ahorrando espacio y simplificando el diseño del sistema.

2. Protección EMC:

   • Protección EMC de 360 grados:El diseño del conector está integrado en un amplio blindaje para proteger las señales eléctricas sensibles de las interferencias electromagnéticas (EMI).garantizar un funcionamiento fiable en entornos con ruido electromagnético significativo.
   • Integridad mejorada de la señal:El blindaje también ayuda a evitar el cruce entre las diferentes señales y funciones dentro del conector, manteniendo una transmisión de señal de alta calidad.

3. Mecanismo de empuje-tirón:

   • Conexión rápida y segura:El mecanismo de empuje-tirón permite una conexión y desconexión fácil y rápida, garantizando una conexión segura y confiable que resiste las vibraciones y la desconexión accidental.
   • Facilidad de uso:Diseñado para entornos donde las conexiones rápidas y confiables son esenciales, la función de empuje-puja permite un funcionamiento intuitivo, incluso en espacios reducidos o de difícil acceso.

4. Construcción robusta:

   • Conchas metálicas:Los conectores suelen estar alojados en una cubierta metálica, proporcionando una fuerte protección mecánica contra impactos, vibraciones y factores ambientales.
   • Opciones de sellado (IP67/IP68):Estos conectores a menudo están sellados para protegerse del polvo, la humedad y otros contaminantes, lo que los hace adecuados para su uso en ambientes hostiles, incluidas aplicaciones al aire libre e industriales.
   • Durabilidad:Diseñados para soportar ciclos de conexión repetidos, estos conectores están diseñados para una fiabilidad a largo plazo, incluso en condiciones exigentes.

5. Configuraciones personalizables:

   • Variedad de diseños de pines y canales:Dependiendo de la aplicación, estos conectores se pueden personalizar con diferentes números de contactos de señal y canales de aire/fluido para satisfacer requisitos específicos.
   • Las opciones de material:Dependiendo de la aplicación, los conectores pueden estar hechos de varios materiales, incluidos acero inoxidable, aluminio o plásticos de alta calidad, para cumplir con requisitos ambientales o regulatorios específicos.

Aplicaciones:

• Dispositivos médicosUtilizado en equipos médicos donde el control de aire o fluidos (por ejemplo,El control neumático de los instrumentos quirúrgicos o la administración de fluidos en las máquinas de diálisis) debe integrarse con la transmisión de señales eléctricas.
• Automatización industrial:Empleados en sistemas que requieren la transmisión combinada de señales y control neumático, como maquinaria automatizada, robótica y sistemas de control de procesos.
• Aeroespacial y Defensa:Utilizado en aviónica y sistemas militares donde se necesitan conectores robustos y multifuncionales para manejar tanto el fluido (por ejemplo, sistemas hidráulicos o neumáticos) como la transmisión de señales en ambientes hostiles.
• Equipo de laboratorio:Adecuado para instrumentos analíticos y sistemas de automatización de laboratorios donde se requieren tanto la gestión de fluidos como la transmisión de datos.

Las principales marcas y fabricantes:

1. LEMO: ¿ Qué está pasando?
   • Ofrece conectores push-pull que se pueden configurar con contactos fluidos y eléctricos, conocidos por su alta precisión y fiabilidad en aplicaciones exigentes.
2. Conectores de Fischer:
   • Se especializa en conectores resistentes con opciones para la integración de fluidos y señales, ofreciendo soluciones que cumplen con estrictos estándares ambientales y de rendimiento.
3. ODU: ¿Qué está pasando?
   • Proporciona conectores que combinan la transmisión de aire y señal con un robusto blindaje EMC, adecuado para aplicaciones médicas e industriales.
4. - ¿ Por qué?
   • Conocido por sus conectores que integran conexiones fluidas y eléctricas, ofreciendo soluciones confiables para la automatización y la robótica.

Consideraciones para la selección:

• Requisitos de aplicación:Determinar las necesidades específicas de flujo de aire/fluido y transmisión de señales, asegurándose de que el conector se adapte a la presión, el caudal y las especificaciones eléctricas requeridas.
• Factores ambientales:Para seleccionar los materiales adecuados y las opciones de sellado, considere el entorno de operación, incluida la temperatura, la humedad y la exposición a contaminantes.
• Durabilidad del ciclo de conexión:Para las aplicaciones que requieran conexiones y desconexiones frecuentes, se deberá garantizar que el conector esté calificado para un gran número de ciclos de acoplamiento.
• Soluciones personalizadas:Para aplicaciones únicas o altamente especializadas, considere trabajar con fabricantes que ofrezcan conectores personalizables para satisfacer sus requisitos exactos.
