Los conectores coaxiales RF son componentes críticos en los sistemas de RF (radiofrecuencia), utilizados para conectar varios tipos de equipos y antenas. Cada tipo de conector está diseñado para rangos de frecuencia y aplicaciones específicos, lo que garantiza una transmisión de señal confiable y una pérdida mínima. Aquí hay una descripción detallada de los conectores coaxiales RF comunes que mencionó:

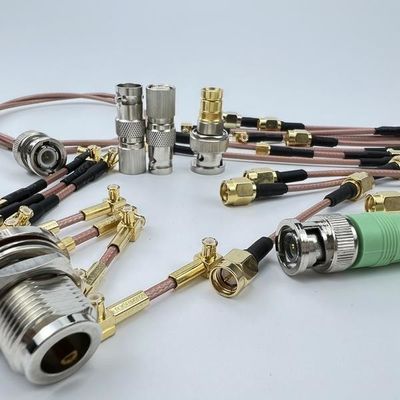

Tipos de conectores coaxiales RF

1. TNC (Threaded Neill-Concelman)

• Rango de frecuencia: Hasta 11 GHz
• Características: Mecanismo de acoplamiento roscado para una conexión segura. Proporciona un buen rendimiento a frecuencias más altas.
• Aplicaciones: Utilizado en sistemas de RF y microondas, antenas y comunicaciones inalámbricas.

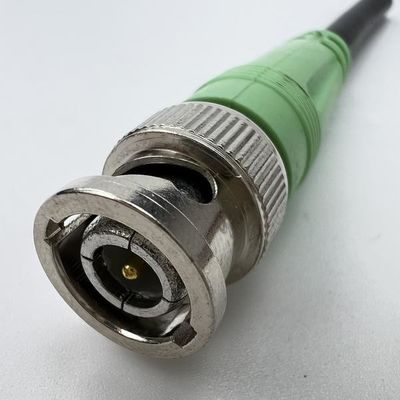

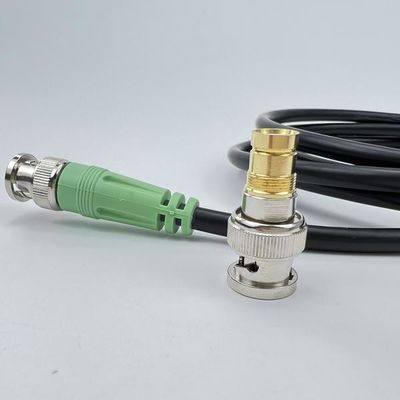

2. BNC (Bayonet Neill-Concelman)

• Rango de frecuencia: Hasta 4 GHz
• Características: Mecanismo de acoplamiento de bayoneta para una conexión/desconexión rápida. Conocido por su fiabilidad y facilidad de uso.
• Aplicaciones: Común en aplicaciones de video y RF, equipos de prueba e instrumentación.

3. UHF (Ultra High Frequency)

• Rango de frecuencia: Hasta 1 GHz
• Características: Acoplamiento roscado o de bayoneta. Adecuado para aplicaciones de baja frecuencia.
• Aplicaciones: Utilizado en comunicaciones de radio, radios CB y algunos sistemas de antena más antiguos.

4. N (Tipo N)

• Rango de frecuencia: Hasta 18 GHz
• Características: Acoplamiento roscado, conocido por su durabilidad y excelente rendimiento a altas frecuencias.
• Aplicaciones: Utilizado en telecomunicaciones, radar y otros sistemas de RF que requieren conexiones robustas.

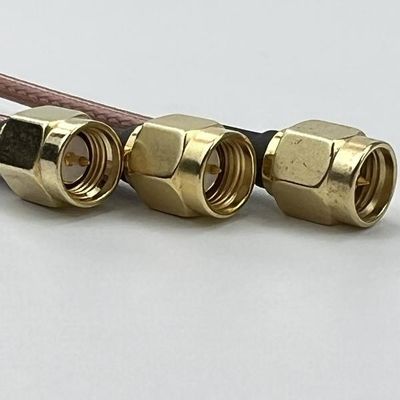

5. SMA (SubMiniatura versión A)

• Rango de frecuencia: Hasta 18 GHz
• Características: Acoplamiento roscado, diseño compacto y precisión para aplicaciones de alta frecuencia.
• Aplicaciones: Ampliamente utilizado en equipos de prueba de RF, antenas y comunicaciones móviles.

6. SMB (SubMiniatura versión B)

• Rango de frecuencia: Hasta 4 GHz
• Características: Mecanismo de acoplamiento a presión. Más pequeño que los conectores SMA, lo que permite diseños compactos.
• Aplicaciones: Utilizado en aplicaciones donde el espacio es limitado, como dispositivos móviles e instrumentación.

7. SSMA (SubMiniatura versión A, Pequeño)

• Rango de frecuencia: Hasta 26.5 GHz
• Características: Diseño compacto, acoplamiento roscado para aplicaciones de alta frecuencia.
• Aplicaciones: Utilizado en sistemas de comunicación de alta frecuencia e instrumentación de precisión.

8. SSMB (SubMiniatura versión B, Pequeño)

• Rango de frecuencia: Hasta 12.4 GHz
• Características: Tamaño más pequeño con un mecanismo de acoplamiento a presión, similar al SMB pero con un rendimiento superior.
• Aplicaciones: Adecuado para aplicaciones de alta densidad y sistemas donde el espacio es limitado.

9. SMC (SubMiniatura versión C)

• Rango de frecuencia: Hasta 10 GHz
• Características: Acoplamiento roscado, proporciona un alto rendimiento en una forma compacta.
• Aplicaciones: Utilizado en telecomunicaciones y aplicaciones de RF de alta frecuencia.

10. SSMC (SubMiniatura versión C, Pequeño)

• Rango de frecuencia: Hasta 12.4 GHz
• Características: Tamaño más pequeño con un rendimiento mejorado con respecto a los conectores SMC estándar.
• Aplicaciones: Aplicaciones de alta densidad y sistemas de RF de alta frecuencia.

Conectores de montaje en panel

Los conectores de montaje en panel están diseñados para montarse en la superficie de un panel, lo que permite un fácil acceso y conectividad a equipos o sistemas. Vienen en varios tipos, incluyendo:

• Montaje en panel TNC: Proporciona conexiones roscadas seguras adecuadas para el montaje en panel y mamparo.
• Montaje en panel BNC: Común para aplicaciones de video y RF, que ofrece capacidades de conexión/desconexión rápida.
• Montaje en panel N: Duradero y confiable para aplicaciones de alta frecuencia y alta potencia.
• Montaje en panel SMA: Compacto y utilizado donde se necesitan conexiones de alta frecuencia.
• Montaje en panel SMB y SSMB: Para conexiones compactas a presión en entornos con espacio limitado.
• Montaje en panel SMC y SSMC: Para aplicaciones de alta frecuencia y compactas con conexiones roscadas.

Aplicaciones

• Telecomunicaciones: Conexión de antenas, estaciones base y equipos de RF.
• Sistemas de radar: Proporcionar conexiones confiables para señales de alta frecuencia.
• Pruebas y mediciones: Utilizado en equipos de prueba e instrumentación de RF.
• Radiodifusión: Conexión de equipos en sistemas de transmisión de televisión y radio.
• Militar y aeroespacial: Para conexiones robustas y confiables en entornos hostiles.

Al seleccionar conectores, considere factores como el rango de frecuencia, el mecanismo de acoplamiento, el tamaño y los requisitos de la aplicación para garantizar un rendimiento y una compatibilidad óptimos.
