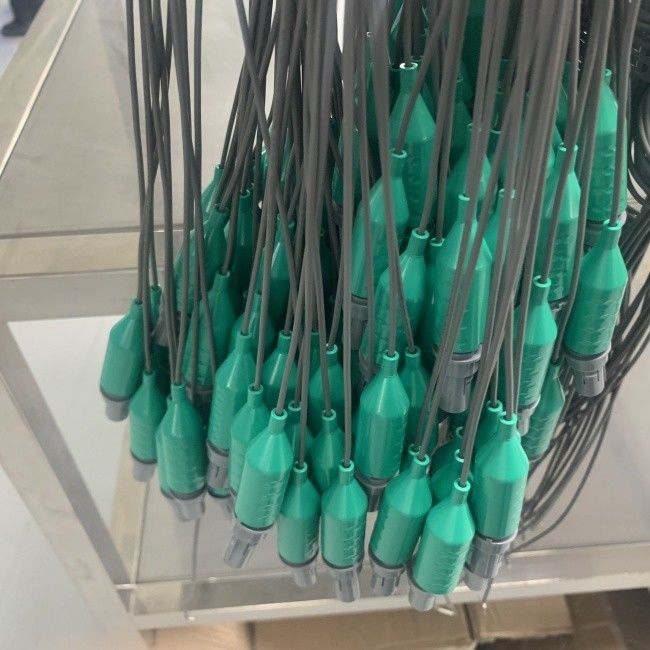

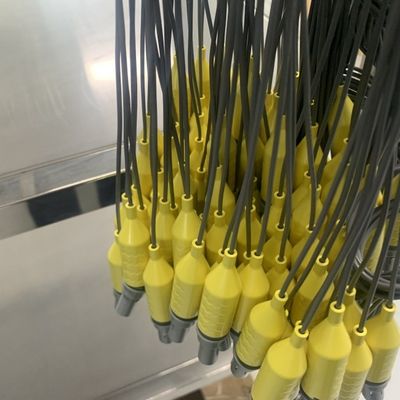

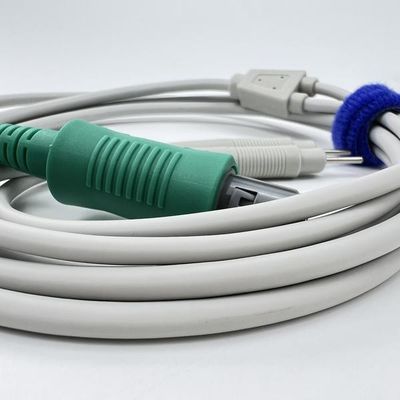

Dispositivo TPU para uso médico, cable eléctrico con arnés de alambre ODM

Componentes y Materiales Clave

1. Cable de TPU:

   • Rentabilidad:El TPU es un material rentable que ofrece un buen equilibrio entre rendimiento y asequibilidad, lo que lo hace adecuado para aplicaciones desechables.
   • Flexibilidad:Los cables de TPU son flexibles, lo que garantiza la facilidad de uso en entornos médicos donde el cable puede necesitar moverse con el paciente o el dispositivo.
   • Resistencia Química:El TPU es resistente a los agentes de limpieza y desinfectantes comunes, lo que garantiza que el cable se pueda limpiar si es necesario antes de desecharlo.
   • Biocompatibilidad:Asegúrese de que el material de TPU sea biocompatible y cumpla con los estándares médicos, como ISO 10993, para garantizar la seguridad cuando esté en contacto con los pacientes.

2. Enchufe de Plástico:

   • Material:Utilice plástico de grado médico que sea ligero y económico, pero lo suficientemente duradero como para soportar la cantidad necesaria de conexiones y desconexiones durante su uso.
   • Diseño:El enchufe debe ser fácil de conectar y desconectar, con un mecanismo de bloqueo simple para garantizar un ajuste seguro. También debe ser compatible con el dispositivo médico al que se conectará.
   • Sobremoldeo (Opcional):Considere sobremoldear el enchufe de plástico con TPU para proporcionar alivio adicional de tensión y mejorar la durabilidad.

3. Tipo de Conector:

   • Conectores Desechables:Elija conectores diseñados para un solo uso o uso limitado, asegurándose de que sean asequibles y que aún cumplan con los requisitos de rendimiento necesarios.
   • Compatibilidad:Asegúrese de que el conector sea compatible con los dispositivos médicos existentes y cumpla con los estándares eléctricos y mecánicos necesarios.

Consideraciones de Diseño

1. Cumplimiento de los Estándares Médicos:

   • ISO 10993:Asegúrese de que todos los materiales utilizados en el conjunto del cable sean biocompatibles y cumplan con los estándares ISO 10993 para dispositivos médicos.
   • IEC 60601:El conjunto debe cumplir con los estándares IEC 60601 para la seguridad eléctrica en equipos médicos, garantizando un funcionamiento seguro.

2. Diseño de un Solo Uso:

   • Fabricación Rentable:Optimice el diseño para la producción en masa para reducir los costos manteniendo la calidad. El moldeo por inyección es un método común para producir grandes volúmenes de componentes de plástico a bajo costo.
   • Desechabilidad:Los materiales y el diseño deben facilitar la fácil eliminación después de un solo uso, cumpliendo con las regulaciones de residuos médicos.

3. Sellado Ambiental:

   • Impermeabilización Básica:Si bien el conjunto es desechable, aún debe ofrecer protección básica contra fluidos, asegurando que permanezca funcional durante su uso previsto.
   • Compatibilidad con la Esterilización:El conjunto debe ser capaz de soportar los procesos de esterilización si es necesario antes de su uso, aunque los artículos de un solo uso a menudo están preesterilizados.

4. Rendimiento Eléctrico:

   • Integridad de la Señal:El cable debe mantener una integridad de señal adecuada durante la duración de su uso, asegurando una transmisión confiable de datos o energía.
   • Conductores de Bajo Costo:Utilice materiales conductores rentables que cumplan con los requisitos eléctricos necesarios sin agregar gastos innecesarios.

Proceso de Fabricación

1. Prototipado:

   • Desarrolle prototipos para probar el rendimiento del conjunto, incluida la funcionalidad eléctrica, la flexibilidad y la durabilidad durante su uso previsto. El prototipado ayuda a identificar cualquier defecto de diseño o áreas para la reducción de costos.

2. Ensamblaje:

   • Preparación del Cable:Corte y pele el cable de TPU a las longitudes requeridas, asegurando consistencia y precisión para la producción en masa.
   • Conexión del Conector:Conecte los conectores de enchufe de plástico utilizando procesos automatizados siempre que sea posible para reducir los costos de mano de obra.
   • Sobremoldeo (Opcional):Si se utiliza el sobremoldeo, aplíquelo en esta etapa para reforzar la conexión entre el cable y el enchufe.

3. Pruebas:

   • Pruebas Eléctricas:Realice pruebas eléctricas básicas para garantizar que la continuidad, la resistencia de aislamiento y la integridad de la señal cumplan con los estándares necesarios.
   • Pruebas Mecánicas:Pruebe el conjunto para verificar su durabilidad durante la conexión y desconexión, asegurando que pueda soportar el uso esperado antes de desecharlo.

4. Control de Calidad:

   • Implemente procesos de control de calidad optimizados para garantizar la consistencia en grandes volúmenes de producción, centrándose en indicadores clave de rendimiento, como la funcionalidad eléctrica y la integridad mecánica.

Aplicaciones

• Cables de Monitorización Desechables:Se utilizan para la monitorización de pacientes a corto plazo, donde el cable se desecha después de un solo uso o un corto período.
• Dispositivos Médicos de un Solo Uso:Conecta varios dispositivos médicos desechables a sistemas de monitorización o control.
• Equipos de Diagnóstico Temporales:Se utilizan en dispositivos que requieren conexiones temporales para fines de diagnóstico, como cables de ECG o EEG.

Conclusión

Un conjunto de cables médicos desechables de bajo costo con un enchufe de plástico y un cable de TPU puede cumplir con los estándares médicos y, al mismo tiempo, ser asequible para aplicaciones de un solo uso. Al centrarse en materiales rentables, procesos de fabricación optimizados y el cumplimiento de los estándares médicos, puede crear un producto confiable que satisfaga las necesidades de los proveedores de atención médica sin comprometer la calidad ni la seguridad.
