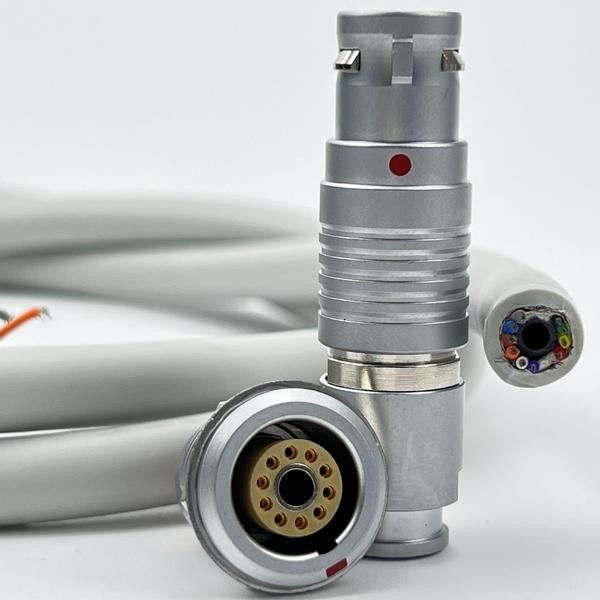

OEM LEMO Conector de cable de cable de arnés para conexión de señales aéreas

Componentes y materiales clave

1. Cables de aire y de señal:

   • El tubo de aire:
     • El material:Utilice tubos de silicona o TPU de grado médico para los canales de aire. Estos materiales son flexibles, biocompatibles y pueden soportar procesos de esterilización.
     • Nivel de presión:Asegúrese de que el tubo pueda soportar los requisitos de presión de aire de las herramientas dentales sin torcerse o reventarse.
   • Los cables de señal:
     • Material del conductor:Utilice cobre o cobre plateado para los cables de señal para garantizar una alta conductividad e integridad de la señal.
     • El aislamiento:Seleccione un material aislante compatible con las normas médicas, como el FEP (propileno fluorado de etileno) o el PTFE (politetrafluoroetileno), que también son resistentes a los procesos de esterilización.

2. Conectores de empuje-tirón metálicos:

   • Compatibilidad:Los conectores deben ser compatibles con los diseños LEMO, ofreciendo conexiones seguras con capacidades de acoplamiento y desacoplamiento rápidos.
   • El material:Utilice acero inoxidable de alta calidad o aluminio anodizado para los conectores para garantizar su durabilidad y resistencia a la corrosión.
   • Configuración de contacto:Diseñar el conector con el número adecuado de contactos para los canales de aire y de señal.con una capacidad para conexiones tanto fluidas como eléctricas.
   • El sello:Los conectores deben tener un sellado IP (por ejemplo, IP67) para proteger contra la entrada de líquidos, lo cual es crítico en entornos dentales donde la exposición a líquidos es común.

3. Protección:

   • Protección EMC:Integrar blindaje para proteger la integridad de la señal de las interferencias electromagnéticas (EMI), asegurando el funcionamiento confiable de los dispositivos conectados.

Consideraciones de diseño

1. Biocompatibilidad y esterilización:

   • Materiales para la fabricación:Asegúrese de que todos los materiales utilizados, incluidos los cables, los conectores y los adhesivos o el sobremoldado, sean biocompatibles y adecuados para la esterilización repetida.
   • Compatibilidad con la esterilización:El conjunto debe ser capaz de soportar los métodos de esterilización comunes utilizados en odontología, como el autoclave, sin degradación.

2. Durabilidad mecánica:

   • Alivio de la tensión:Incorporar elementos de alivio de la tensión en los puntos de conexión para evitar el desgaste por doblar o tirar repetidamente, especialmente cerca de los conectores.
   • La flexibilidad:El conjunto de cables debe ser lo suficientemente flexible como para manejarse fácilmente en el consultorio dental, sin comprometer la durabilidad.

3. Sello medioambiental:

   • Protección del agua:Asegúrese de que tanto los conectores como el conjunto de cables estén a prueba de agua, con una clasificación IP67 o superior, para protegerse del agua, la saliva y otros fluidos que se encuentran en un entorno dental.
   • Resistencia a la corrosión:Dado el uso frecuente de humedad y agentes de limpieza, el conjunto debe estar diseñado para resistir la corrosión durante su vida útil prevista.

Proceso de fabricación

1. Proyecto de prototipo:

   • Desarrollar prototipos para probar el rendimiento de la transmisión aérea y de la señal, la durabilidad mecánica y la compatibilidad con los conectores LEMO.Esta fase permite el refinamiento antes de la producción a gran escala.

2. El conjunto:

   • Preparación del cable:Cortar y preparar los tubos de aire y los cables de señal, asegurando longitudes precisas y terminaciones limpias.
   • Integración del conector:Colocar los conectores de empuje y tira compatibles con LEMO, asegurando conexiones seguras y fiables, lo que puede implicar soldar o enroscar los cables de señal y fijar de forma segura los tubos de aire.
   • En el caso de los vehículos de la categoría M2 y M3, el valor de las emisiones de CO2 será igual o superior a:Aplicar sobremoldado alrededor de los conectores si es necesario para aliviar la tensión adicional y el sellado ambiental.

3. Pruebas:

   • Prueba eléctrica:Asegúrese de que los canales de señal mantengan una continuidad eléctrica y una resistencia de aislamiento adecuadas.
   • Pruebas de presión:Prueba la integridad de la presión de los conductos de aire, asegurándote de que no tienen fugas en condiciones de funcionamiento.
   • Prueba mecánica:Evaluar la durabilidad del conjunto en condiciones de uso simulado, incluidos los ciclos de acoplamiento y desacoplamiento repetidos.

4. Control de calidad:

   • Implementar medidas de control de calidad para verificar que cada conjunto cumple con las normas médicas y funciona de manera confiable en las condiciones esperadas en un entorno dental.

Aplicaciones

• Las piezas de mano dentales:Conecta herramientas dentales que requieren aire para su funcionamiento y señales eléctricas para su control o monitoreo.
• Irrigadores orales:Transmite señales tanto de fluidos como eléctricas en dispositivos diseñados para limpieza u otros procedimientos dentales.
• Equipo de imágenes dentales:Conecta dispositivos de imagen que pueden requerir aire para enfriamiento o funcionamiento y transmisión de señal para el manejo de datos.

Conclusión

Un conjunto de cables diseñado para la odontología que incluya conexiones de aire y de señal con conectores metálicos de empuje-puja compatibles con LEMO debe ser duradero, flexible y cumplir con las normas médicas.Seleccionando cuidadosamente los materiales, garantizando un diseño mecánico robusto y realizando pruebas exhaustivas, puede crear un producto confiable que cumpla con los exigentes requisitos de los profesionales dentales.
