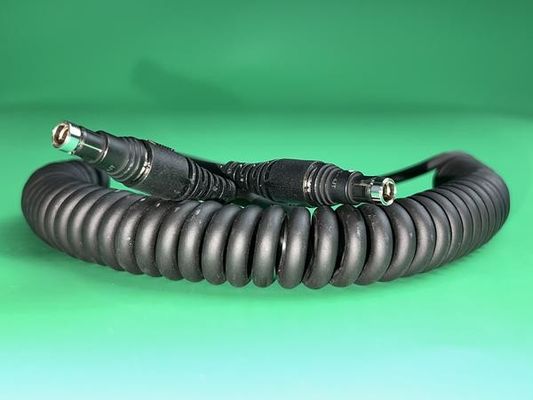

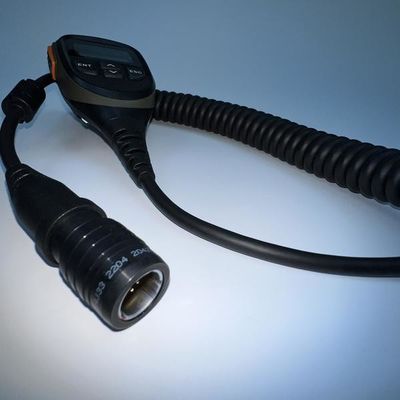

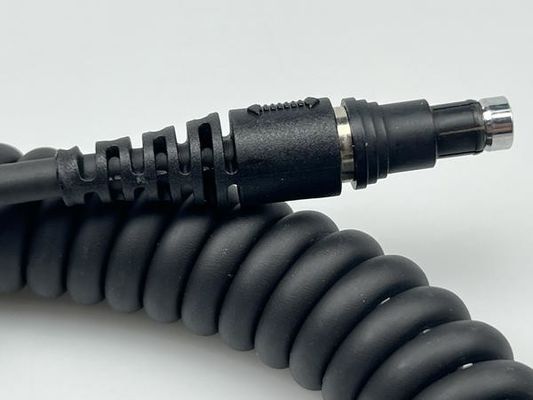

Cable industrial montaje de arneses de alambre automotriz para el blindaje EMC militar

Creando un conjunto de cables para aplicaciones militares con una chaqueta de TPU, blindaje EMC,y el alambre de resorte implica el diseño de una solución robusta y confiable que pueda soportar ambientes duros manteniendo la integridad de la señalAquí hay un enfoque detallado:

Componentes y materiales clave

1. En el caso de las máquinas de la categoría M3

   • Durabilidad:El TPU (poliuretano termoplástico) es conocido por su excelente resistencia a la abrasión, flexibilidad y resistencia mecánica, lo que lo hace ideal para aplicaciones militares.
   • Resistencia química y ambiental:El TPU es resistente a aceites, productos químicos y condiciones ambientales adversas, lo que garantiza que el conjunto de cables pueda soportar los rigores del uso militar.
   • La flexibilidad:Mantiene flexibilidad incluso a bajas temperaturas, lo cual es crucial para las operaciones de campo.

2. Protección EMC:

   • Compatibilidad electromagnética (EMC):El blindaje protege el cable de las interferencias electromagnéticas (EMI) y de las interferencias de radiofrecuencia (RFI), asegurando que las señales se transmitan sin degradación.
   • Tipos de protección:
     • Las partes de las piezas de protección:Ofrece una buena cobertura y flexibilidad, adecuada para la mayoría de las aplicaciones militares.
     • Protección por papel:Proporciona una cobertura del 100%, ideal para aplicaciones de alta frecuencia donde se requiere una protección EMI completa.
     • Combinación:Algunos conjuntos pueden utilizar tanto trenzado y papel de aluminio para equilibrar la flexibilidad y el rendimiento.

3. El cable de resorte:

   • Refuerzo:El alambre de resorte añade resistencia mecánica al cable, ayudándolo a volver a su forma original después de haber sido doblado o torcido.Esto es particularmente útil en aplicaciones donde el cable está sujeto a movimientos frecuentes o tensiones mecánicas.
   • Durabilidad:El alambre de resorte evita las torceduras y prolonga la vida útil del cable en entornos exigentes.

Consideraciones de diseño

1. Resistencia mecánica:

   • Alivio de la tensión:Incorpore alivio de tensión en los puntos de conexión para evitar daños por flexión o tirón, especialmente cuando el cable se conecta a equipos militares.
   • Resistencia a la tracción:Asegurar que el conjunto sea capaz de soportar las exigencias físicas del uso militar, incluidas la tensión, el impacto y la compresión.

2. Sello medioambiental:

   • Protección del agua:Diseñar el conjunto para que sea impermeable, con una clasificación IP67 o superior, para proteger contra la entrada de agua durante las operaciones de campo.
   • Resistencia a la temperatura:Los materiales deben poder soportar temperaturas extremas, tanto calientes como frías, ya que las operaciones militares pueden ocurrir en una amplia gama de entornos.

3. Integridad de la señal:

   • Baja capacidad y resistencia:Elija conductores y aislamiento que reduzcan al mínimo la capacidad y la resistencia, asegurando que las señales se transmitan con precisión a largas distancias.
   • - ¿ Por qué no?Asegurar la correcta puesta a tierra del blindaje EMC para proteger contra el ruido eléctrico y garantizar la fiabilidad de los sistemas de comunicación.

4. Flexibilidad contra rigidez:

   • Diseño equilibrado:El conjunto debe ser lo suficientemente flexible para facilitar su uso, manteniendo la rigidez cuando sea necesario para evitar daños.

Proceso de fabricación

1. Proyecto de prototipo:

   • Desarrollar prototipos para probar el rendimiento del conjunto, incluida la resistencia mecánica, la flexibilidad y la eficacia del blindaje EMC.El prototipo permite ajustar el diseño antes de la producción a gran escala.

2. El conjunto:

   • Preparación del cable:Cortar y quitar la chaqueta de TPU y los cables internos a las longitudes requeridas, asegurando terminaciones limpias y precisas.
   • Aplicación de protección:Aplicar el blindaje EMC elegido (trenzado, de papel o combinado) al conjunto, asegurándose de que esté correctamente conectado a tierra e integrado.
   • Integración de alambre de resorte:Incorporar el alambre de resorte en el conjunto, asegurándose de que esté adecuadamente alineado y fijado dentro de la cubierta de TPU.

3. En el caso de los vehículos de la categoría M2 y M3, el valor de las emisiones de CO2 será igual o superior a:

   • Para una mayor durabilidad y protección del medio ambiente, considere moldear los conectores o partes específicas del conjunto de cables con TPU u otro material compatible.

4. Pruebas:

   • Prueba eléctrica:Realizar pruebas para garantizar que el conjunto mantiene una continuidad eléctrica adecuada, resistencia al aislamiento e integridad de la señal.
   • Prueba mecánica:Prueba el conjunto para determinar su flexibilidad, resistencia a la tracción y durabilidad en condiciones militares simuladas, incluidas temperaturas extremas y exposición al medio ambiente.

5. Control de calidad:

   • Implementar procesos de control de calidad rigurosos para garantizar que cada conjunto de cables cumpla con los estrictos requisitos de las normas militares, como MIL-STD-810 para las pruebas ambientales.

Aplicaciones

• Sistemas de comunicaciones:Se utiliza en radios, antenas y otros dispositivos de comunicación donde la transmisión fiable de señales es crítica.
• Sistemas de armas:Conecta varios componentes electrónicos dentro de los sistemas de armas, que requieren una alta durabilidad y resistencia a condiciones adversas.
• Equipo de campo:Asegura conexiones confiables en los dispositivos portátiles utilizados por los soldados, incluidas las unidades GPS, el equipo de visión nocturna y otros equipos tácticos.

Conclusión

Un conjunto de cables diseñado para aplicaciones militares con una chaqueta de TPU, blindaje EMC y alambre de resorte ofrece la durabilidad necesaria, flexibilidad,y la integridad de la señal requerida en entornos exigentesAl centrarse en materiales de alta calidad, procesos de fabricación precisos y pruebas exhaustivas, puede crear un producto que cumpla con los estrictos requisitos de uso militar.
