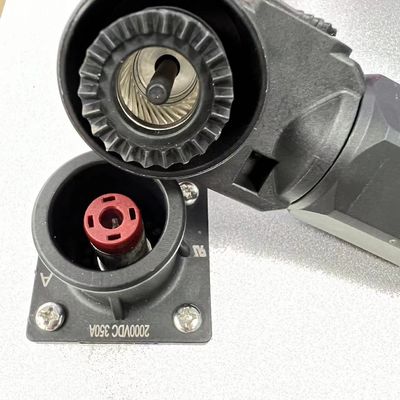

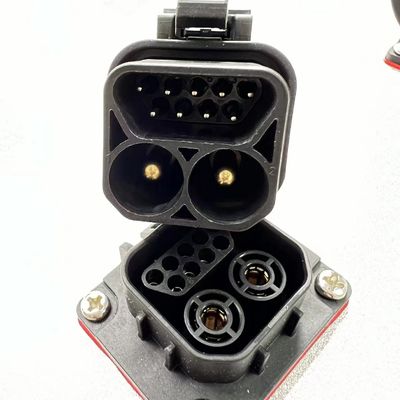

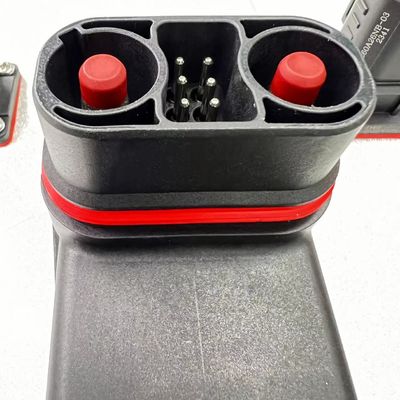

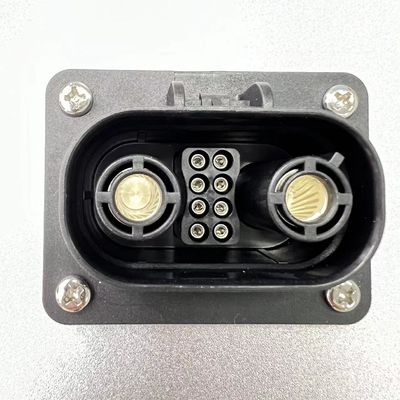

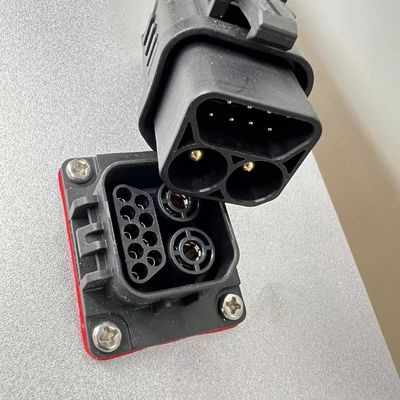

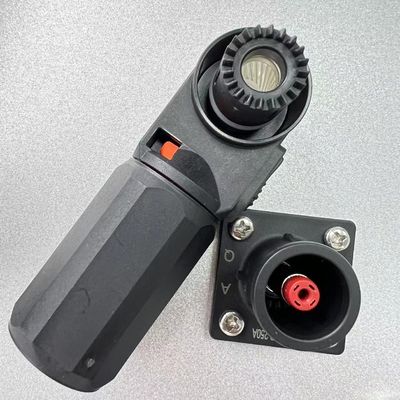

Nuevo conector de almacenamiento de baterías de energía para vehículos eléctricos automotrices con certificación MSDS

Diseñar conectores para nuevos sistemas de energía en el almacenamiento de baterías automotrices implica crear conectores robustos y de alto rendimiento que puedan manejar los exigentes requisitos de los vehículos eléctricos (VE) y los sistemas de almacenamiento de energía (SAE). Aquí hay un enfoque para diseñar estos conectores:

Componentes y materiales clave

1. Carcasa del conector:

   • Material:Utilice plásticos resistentes a altas temperaturas, como PBT (Tereftalato de polibutileno) o PA66 (Poliamida 66), reforzados con fibra de vidrio para mayor resistencia y durabilidad.
   • Resistencia a la llama:La carcasa debe ser resistente a la llama, cumpliendo con estándares como UL94 V-0, lo que garantiza la seguridad en caso de fallas eléctricas.
   • Aislamiento:Asegure altas propiedades de aislamiento eléctrico para evitar cortocircuitos y garantizar la seguridad en aplicaciones de alto voltaje.

2. Contactos:

   • Material:Utilice cobre o aleaciones de cobre con alta conductividad, chapados con plata u oro para mejorar la resistencia a la corrosión y la conductividad.
   • Clasificación de corriente:Diseñe los contactos para manejar altas corrientes típicas de los sistemas de baterías automotrices, asegurando una baja resistencia de contacto para minimizar la pérdida de energía.
   • Durabilidad:Los contactos deben estar diseñados para ciclos de acoplamiento altos, con mecanismos de resorte robustos para mantener una presión de contacto constante a lo largo del tiempo.

3. Sellado:

   • Clasificación IP:Apunte a una clasificación IP67 como mínimo para garantizar que los conectores sean herméticos al polvo e impermeables, adecuados para su uso en los entornos hostiles de las aplicaciones automotrices.
   • Juntas:Utilice juntas de silicona o EPDM (Monómero de etileno propileno dieno) para sellar los conectores y evitar la entrada de agua, polvo y otros contaminantes.

4. Gestión térmica:

   • Disipación de calor:Incorpore características de diseño que ayuden a la disipación de calor, como aletas o materiales conductores térmicos, para gestionar el calor generado por las altas corrientes.
   • Resistencia a la temperatura:Asegúrese de que todos los materiales puedan soportar las fluctuaciones de temperatura comunes en los entornos automotrices, desde el frío extremo hasta el calor intenso.

Consideraciones de diseño

1. Manejo de alto voltaje y corriente:

   • Clasificación de voltaje:Diseñe conectores para manejar los altos voltajes que se utilizan típicamente en las baterías de los VE (por ejemplo, 400 V a 800 V).
   • Manejo de corriente:Asegúrese de que los conectores puedan manejar las altas corrientes requeridas por los trenes motrices automotrices, que potencialmente superan los 200 A.

2. Características de seguridad:

   • Diseño a prueba de contacto:Implemente diseños a prueba de contacto para proteger contra el contacto accidental con piezas con corriente, garantizando la seguridad durante la manipulación y el mantenimiento.
   • Mecanismos de bloqueo:Utilice mecanismos de bloqueo seguros para evitar la desconexión accidental, lo que podría ser catastrófico en aplicaciones de alta potencia.
   • Polarización:Diseñe los conectores para que estén polarizados, asegurando que solo se puedan conectar en la orientación correcta, evitando la polaridad inversa.

3. Resistencia a la vibración y a los golpes:

   • Diseño robusto:Los conectores deben estar diseñados para soportar la vibración y los golpes comunes en los entornos automotrices, lo que garantiza un rendimiento fiable durante la vida útil del vehículo.
   • Alivio de tensión:Incorpore características de alivio de tensión para evitar daños en los cables y contactos debido al estrés mecánico.

4. Facilidad de uso:

   • Conexión/desconexión rápida:Diseñe conectores para un acoplamiento y desacoplamiento fáciles y rápidos, lo cual es crucial para un montaje y mantenimiento eficientes en la producción automotriz.
   • Ergonomía:Considere la ergonomía de la manipulación de los conectores, especialmente en espacios confinados típicos de los compartimentos de baterías automotrices.

Proceso de fabricación

1. Prototipado:

   • Desarrolle prototipos para probar el rendimiento eléctrico, mecánico y térmico. El prototipado permite la optimización del diseño antes de pasar a la producción en masa.

2. Montaje:

   • Moldeo de precisión:Utilice moldeo por inyección de precisión para la carcasa del conector para garantizar una calidad constante y precisión dimensional.
   • Montaje de contactos:Monte los contactos con cuidado para garantizar conexiones seguras y una presión de contacto constante.

3. Pruebas:

   • Pruebas eléctricas:Realice pruebas para verificar el manejo de corriente, la clasificación de voltaje y la resistencia de aislamiento. Asegúrese de que los conectores funcionen de manera confiable bajo carga.
   • Pruebas ambientales:Pruebe los conectores para determinar la resistencia al agua, el polvo, la vibración y las temperaturas extremas, asegurando que cumplan con los estándares automotrices como ISO 16750.
   • Pruebas mecánicas:Evalúe la durabilidad de los conectores bajo ciclos de acoplamiento repetidos, asegurando que mantengan el rendimiento a lo largo del tiempo.

4. Control de calidad:

   • Implemente procesos de control de calidad estrictos para garantizar que cada conector cumpla con las especificaciones requeridas para aplicaciones automotrices.

Aplicaciones

• Paquetes de baterías para vehículos eléctricos (VE):Conectores utilizados para conexiones de alta potencia entre módulos de batería, electrónica de potencia y sistemas de carga.
• Sistemas de almacenamiento de energía (SAE):Conectores para sistemas de baterías estacionarias utilizados para el almacenamiento de energía, donde la alta potencia y las conexiones confiables son fundamentales.
• Distribución de energía:Conectores utilizados en la distribución de energía dentro de los VE, que conectan diferentes componentes de alto voltaje.

Conclusión

Los conectores para el almacenamiento de baterías automotrices en los nuevos sistemas de energía deben diseñarse con capacidades de manejo de alto voltaje y corriente, características de seguridad robustas y durabilidad ambiental. Al centrarse en estas áreas clave, puede crear conectores que cumplan con los exigentes requisitos de los vehículos eléctricos modernos y los sistemas de almacenamiento de energía, garantizando la seguridad, la fiabilidad y el rendimiento.
