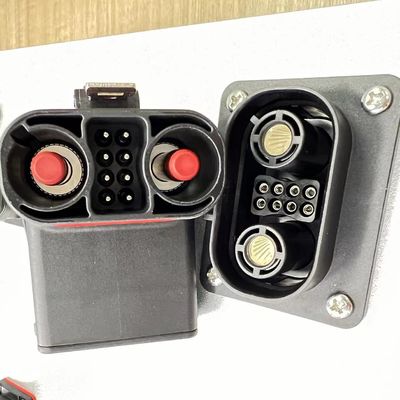

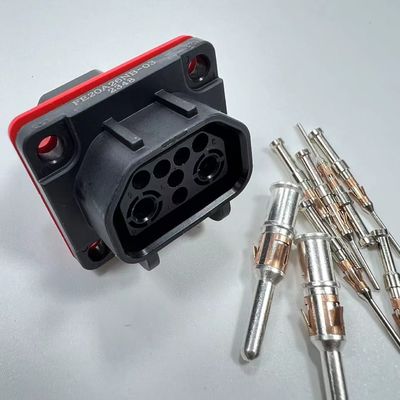

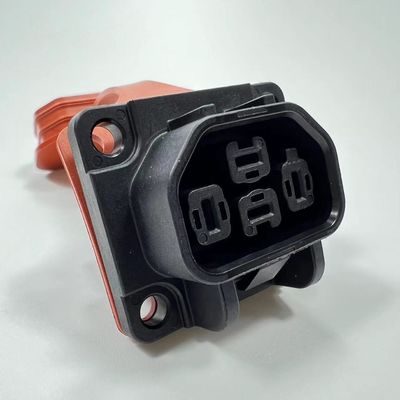

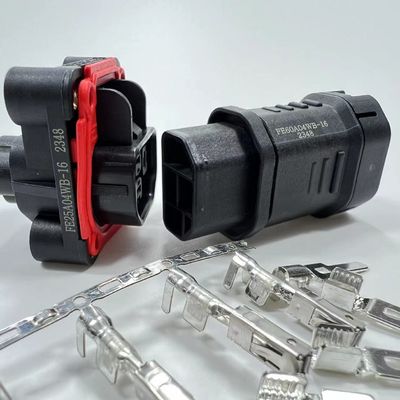

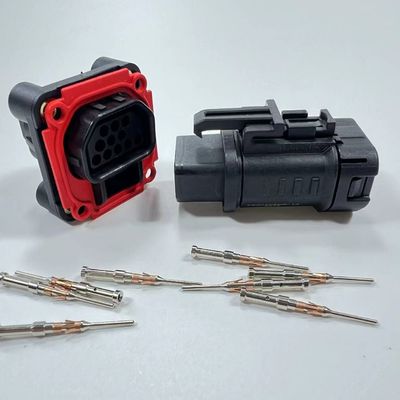

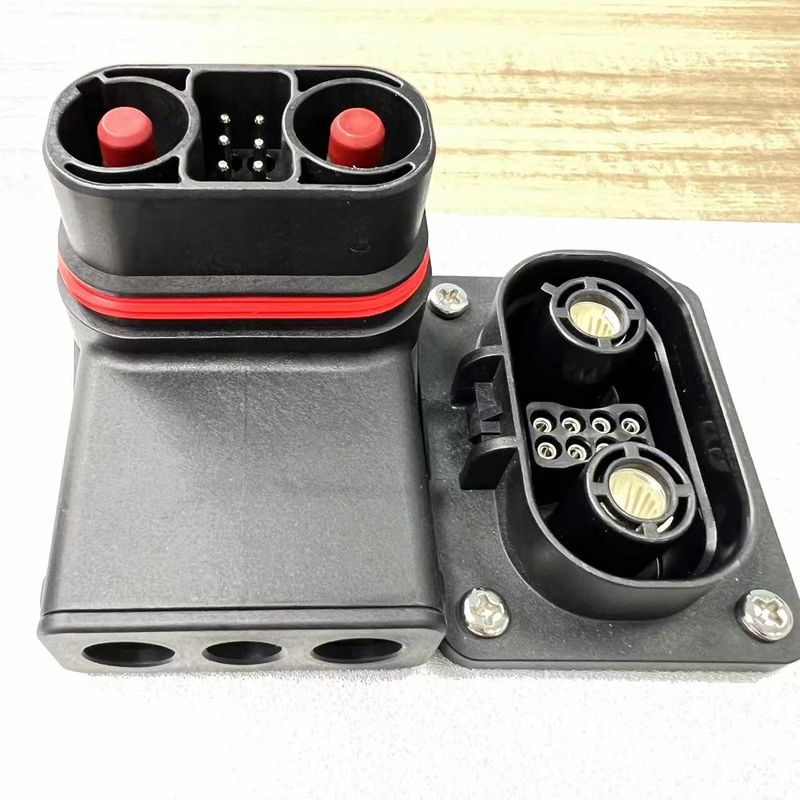

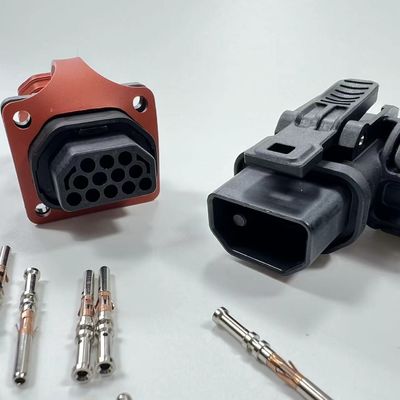

Paquete de baterías PA66 Conectores de energía nueva para motocicleta Ebike

El diseño de conectores para bicicletas eléctricas y motocicletas, en particular para los nuevos sistemas energéticos, implica crear soluciones compactas, robustas,y capaces de gestionar las demandas eléctricas específicas de estos vehículosA continuación se ofrece una descripción general de los aspectos clave a tener en cuenta:

Características clave de los conectores para bicicletas eléctricas y motocicletas

1. Diseño compacto:

   • Tamaño:Los conectores deben ser compactos para caber en el espacio limitado disponible en bicicletas eléctricas y motocicletas.
   • Peso:Se deben utilizar materiales ligeros para evitar que el vehículo tenga un peso innecesario, lo cual es crucial para mantener la eficiencia y el rendimiento.

2. Manejo de corriente y voltaje altos:

   • Clasificación actual:Los conectores deben ser capaces de manejar los requisitos de potencia de los motores eléctricos, que generalmente oscilan entre 30A y 100A dependiendo del tamaño y la potencia del vehículo.
   • Tensión nominal:Los niveles de voltaje en las bicicletas eléctricas y las motocicletas pueden oscilar entre 36V y 72V, y algunas motocicletas de alto rendimiento requieren voltajes aún más altos.

3. Durabilidad y fiabilidad:

   • Resistencia a las vibraciones:Los conectores deben estar diseñados para resistir vibraciones y golpes significativos, típicos en el uso de motocicletas y bicicletas eléctricas.
   • Resistencia a las condiciones meteorológicas:Los conectores deben sellarse para protegerse contra el agua, el polvo y otros factores ambientales, idealmente con una clasificación IP67 o IP68.

4. Características de seguridad:

   • Mecanismo de bloqueo seguro:Un mecanismo de bloqueo fiable es esencial para evitar la desconexión accidental, especialmente durante los viajes.
   • Polarización:Asegúrese de que los conectores estén polarizados para evitar un acoplamiento incorrecto, lo que podría causar daños o problemas de seguridad.

5. Facilidad de uso:

   • Conexión rápida / desconexión:Para facilitar el mantenimiento y el montaje, los conectores deben permitir un acoplamiento y desacoplamiento rápidos y seguros.
   • El uso de la tecnología de la informaciónEl diseño debe permitir un manejo fácil, incluso en espacios reducidos.

Tipos de conectores para bicicletas eléctricas y motocicletas

1. Conectores para baterías:

   • Función:Estos conectores se utilizan para conectar la batería al controlador del motor y otros sistemas eléctricos.
   • Características:Conectores de alta corriente con mecanismos de bloqueo seguros, a menudo con una función de conexión rápida para cambiar o quitar fácilmente la batería.

2. Conectores de carga:

   • Función:Se utiliza para conectar el vehículo a una estación de carga o cargador.
   • Características:Conectores compactos y resistentes a la intemperie que soportan la corriente y el voltaje de carga requeridos, a menudo con protección contra sobrecorriente y sobrevoltaje.

3. Conectores de fase del motor:

   • Función:Conecte el controlador del motor al motor eléctrico.
   • Características:Estos conectores deben soportar altas corrientes y ser resistentes a las vibraciones, garantizando un rendimiento fiable en todas las condiciones de conducción.

4. Conectores de señal y comunicación:

   • Función:Se utiliza para conectar sensores, pantallas y unidades de control.
   • Características:Conectores más pequeños y de varios pines que transmiten datos y señales de control, a menudo con blindaje para evitar interferencias electromagnéticas (EMI).

Consideraciones materiales

1. En el caso de las máquinas de la categoría M3

   • El material:Utilice plásticos resistentes a impactos y de alta resistencia como PBT o PA66, que también son resistentes al calor y a la radiación UV.
   • Retardancia de llama:Asegurar que los materiales de la carcasa sean ignífugos para cumplir con las normas de seguridad.

2. Contactos:

   • El material:Cobre o aleaciones de cobre de alta conductividad, a menudo recubiertas de oro o plata para mejorar la resistencia a la corrosión y el rendimiento eléctrico.
   • Mecanismo de resorte:Incorporar mecanismos de resorte duraderos para mantener una presión de contacto constante durante toda la vida útil del conector.

3. Los sellos y juntas:

   • El material:Utilice silicona o EPDM para los sellos y juntas para proporcionar una protección ambiental fiable y mantener la flexibilidad en un amplio rango de temperaturas.

Consideraciones de diseño

1. Personalización:

   • Soluciones a medida:Dependiendo de los requisitos específicos de la bicicleta eléctrica o la motocicleta, es posible que los conectores deban personalizarse para adaptarse a las limitaciones únicas de potencia y espacio.

2. Gestión térmica:

   • Disposición de calor:Diseñar los conectores para disipar el calor de manera eficiente, especialmente para aplicaciones de alta corriente, para evitar el sobrecalentamiento.

3. Cumplimiento de las normas:

   • Normas para el sector del automóvil:Asegurar que los conectores cumplan las normas pertinentes, como la ISO 19642 para cables y conectores eléctricos en vehículos de carretera, garantizando la seguridad y la fiabilidad.

Pruebas y garantía de calidad

1. Prueba eléctrica:

   • Pruebas de corriente y tensión:Verificar que los conectores pueden soportar las corrientes y voltajes especificados sin sobrecalentamiento ni caídas de voltaje.
   • Resistencia al aislamiento:Prueba para asegurarse de que el aislamiento puede soportar el voltaje sin romperse.

2. Prueba mecánica:

   • Pruebas de vibración y choque:Simula las condiciones de conducción del mundo real para garantizar que los conectores puedan soportar vibraciones y golpes.
   • Pruebas de durabilidad:Se evaluará la capacidad de los conectores para soportar ciclos frecuentes de apareamiento y desacoplamiento sin degradación.

3. Pruebas ambientales:

   • Ingreso de agua y polvo:Probar los conectores para determinar su calificación IP, asegurándose de que estén debidamente sellados contra los elementos.
   • Ciclo de temperatura:Asegúrese de que los conectores puedan soportar las variaciones de temperatura que se produzcan durante el uso.

Aplicaciones

• Motos eléctricas:Conectores de alta potencia para baterías, controladores de motores y sistemas de carga.
• Bicicletas eléctricas:Conectores compactos y ligeros para conectar baterías, motores y sistemas de control.
• Vehículos híbridos:Conectores para sistemas de almacenamiento de energía, incluidos módulos de baterías y electrónica de potencia.

Conclusión

Los conectores para bicicletas eléctricas y motocicletas en aplicaciones de nuevas energías deben diseñarse para soportar altas corrientes y voltajes, proporcionar una protección robusta contra factores ambientales,y garantizar un rendimiento fiable en las condiciones exigentes de estos vehículosAl centrarse en estos aspectos, puede desarrollar conectores que satisfagan las necesidades de los dos ruedas eléctricas modernas, ofreciendo seguridad, durabilidad y facilidad de uso.
